ピッチ／11mm
| 製品カテゴリー |
|
|---|---|

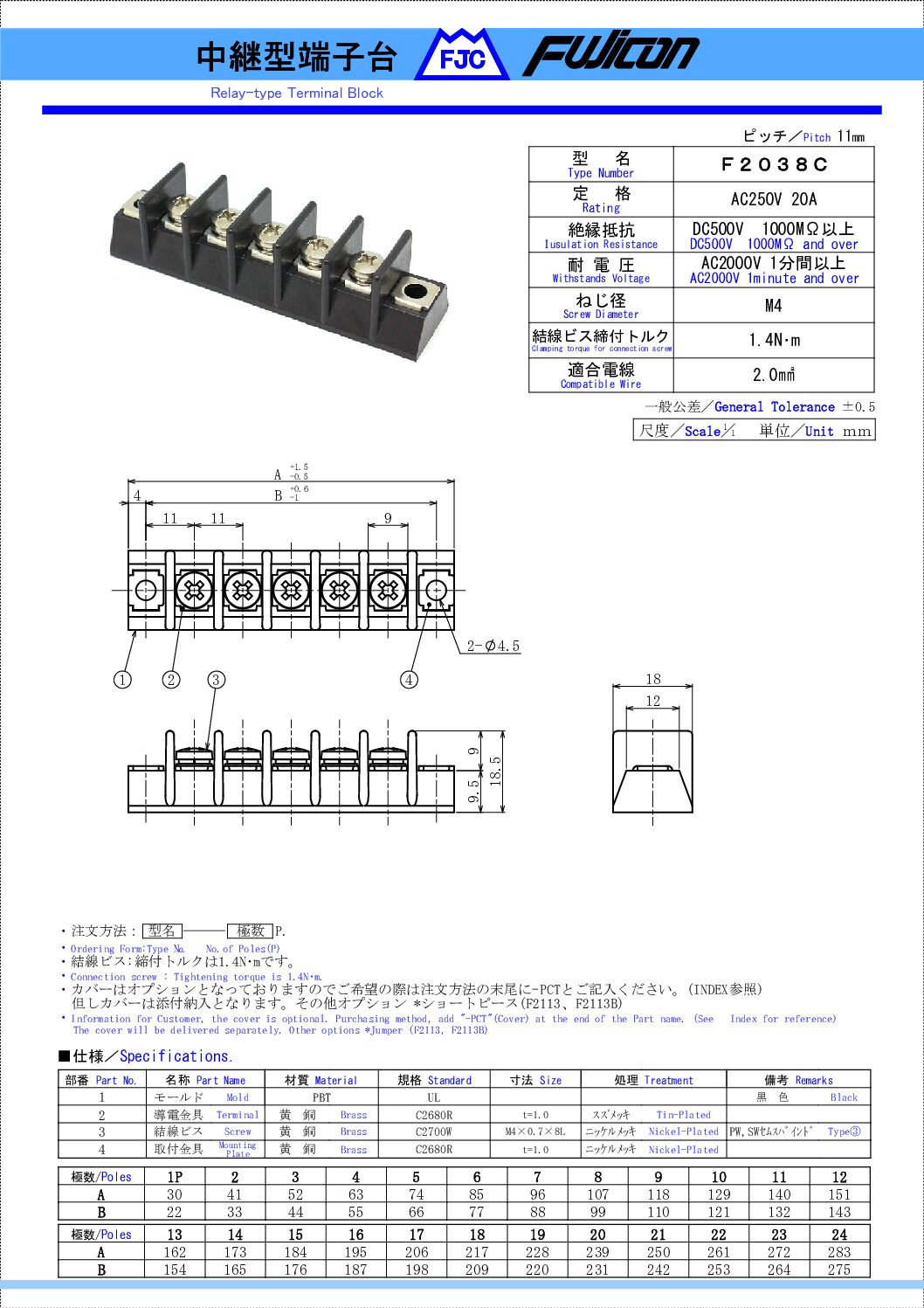

| 型名 | F2038C |
| 生産状況 | 生産中 |
| 定格電圧 | 250 V |
| 定格電流 | 20 A |
| 絶縁抵抗 | 500V 1000MΩ 以上 |
| 耐電圧 | 2000V 1分間以上 |
| 適合電線 | 2.0 mm² |
| 結線ビス締付トルク | 1.4 N・m |
| 一般公差 | ±0.5mm |
| 尺度 | 1/1 |
| 注文方法 | [型名]-[極数]P. |
| 備考 | ●カバーはオプションとなりますのでご希望の際は注文方法末尾に-PCTとご記入ください。(INDEX参照) 但しカバーは添付納入となります。 ●その他オプション*ショートピース(F2113、F2113B) |
|
f2038c_m4 (384.3 KB) |
- お問い合わせ
- ネット販売ページ
仕様
| 部番 | 名称 | 材質 | 規格 | 寸法 | 処理 | 備考 |
|---|---|---|---|---|---|---|
| 1 | 基板 | PBT | UL | 黒色 | ||
| 2 | 導電板 | 黄銅 | C2680R | 板厚 t1.0 | スズメッキ | |
| 3 | 結線ビス | 黄銅 | C2700W | M4x0.7x8L | ニッケルメッキ | PW.SWセムスバインド |
| 4 | 取付金具 | 黄銅 | C2680R | 板厚 t1.0 | ニッケルメッキ |
| 極数 | 1P | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
|---|---|---|---|---|---|---|---|---|---|---|
| A | 30 | 41 | 52 | 63 | 74 | 85 | 96 | 107 | 118 | 129 |
| B | 22 | 33 | 44 | 55 | 66 | 77 | 88 | 99 | 110 | 121 |
| 極数 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 |
|---|---|---|---|---|---|---|---|---|---|---|
| A | 140 | 151 | 162 | 173 | 184 | 195 | 206 | 217 | 228 | 239 |
| B | 132 | 143 | 154 | 165 | 176 | 187 | 198 | 209 | 220 | 231 |
| 極数 | 21 | 22 | 23 | 24 |
|---|---|---|---|---|
| A | 250 | 261 | 272 | 283 |
| B | 242 | 253 | 264 | 275 |
