製品紹介
ピッチ／7.62mm
| 製品カテゴリー |
|
|---|---|
| 型名 | UF2071B |
| 生産状況 | 新製品 |
| 定格電圧 | 250 V |
| 定格電流 | 10 A |
| 絶縁抵抗 | DC500V 1000MΩ以上 |
| 耐電圧 | AC2000V 1分間以上 |
| 適合電線 | AWG16～22 |
| 結線ビス締付トルク | 0.6 N・m |
| 一般公差 | ±0.5mm |
| 尺度 | 1/1 |
| 注文方法 | ［型名]-[極数]P. |
| 備考 | ●用途:工業用。フィールドワイヤリング(現場配線) |
|

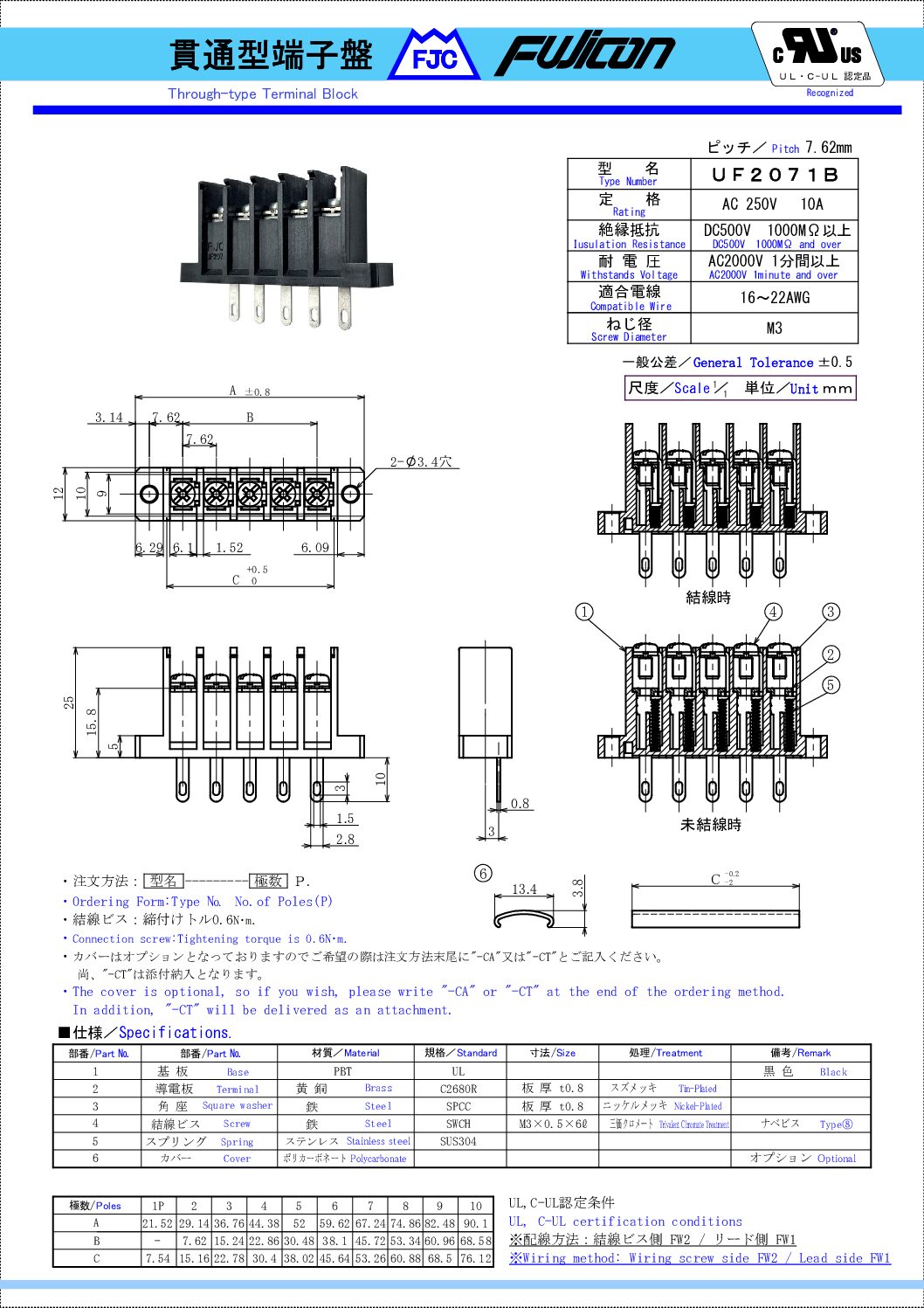

UF2071B (333.1 KB) |
仕様
| 部番 | 名称 | 材質 | 規格 | 寸法 | 処理 | 備考 |
|---|---|---|---|---|---|---|
| 1 | 基板 | PBT | UL | 黒色 | ||
| 2 | 導電板 | 黄銅 | C2680 | 板厚 t0.8 | スズメッキ | |
| 3 | 角座 | 鉄 | SPCC | 板厚 t0.8 | ニッケルメッキ | |
| 4 | 結線ビス | 鉄 | SWCH | M3x0.5x6L | 三価クロメート | ナベビス |
| 5 | スプリング | ステンレス | SUS304 | |||
| 6 | カバー | ポリカーボネート | 透明 |
| 極数 | 1P | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
|---|---|---|---|---|---|---|---|---|---|---|
| A | 21.52 | 29.14 | 36.76 | 44.38 | 52 | 59.62 | 67.24 | 74.86 | 82.48 | 90.1 |
| B | - | 7.62 | 15.24 | 22.86 | 30.48 | 38.1 | 45.72 | 53.34 | 60.96 | 68.58 |
| C | 7.54 | 15.16 | 22.78 | 30.4 | 38.02 | 45.64 | 53.26 | 60.88 | 68.5 | 76.12 |
